柱式旋臂起重機是CD1、MD1型電動葫蘆及手拉葫蘆配套使用的一種小型起重機械。葫蘆沿工字鋼作直線運動和旋臂作旋轉運動。該系列產品有BZ型、BZA型、BZB型、BZC型、BZY型及Bx型墻式吊。BZ型懸臂型起重機，結構簡單，合理，用途廣泛。

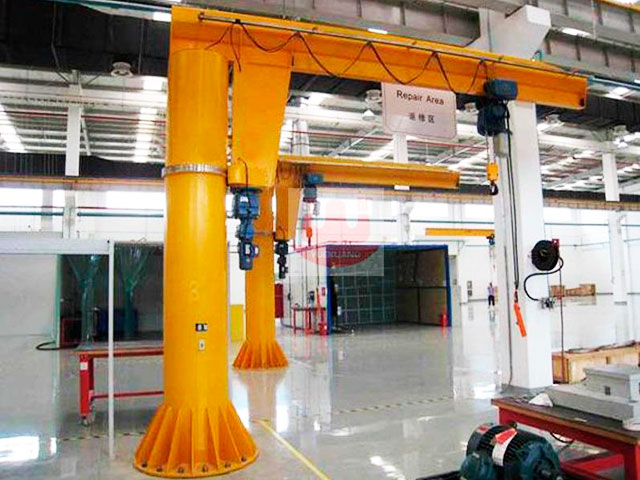

BZD型電動懸臂起重機技術參數
| 型號 | BZD 0.5t | BZD 1t | BZD 2t | BZD 3t | BZD 5t | ||
| 額定起重量 | t | 0.5 | 1 | 2 | 3 | 5 | |
| 起升高度≤ | m | 3 | 3 | 4 | 4 | 4 | |
| 水平行程L2≤ | m | 4 | 4 | 2.3 | 3.5 | 3.3 | |
| 回轉半徑R≤ | m | 5 | 3.3 | 4.5 | |||
| 傾復力矩M≤ | t/m | 3 | 5.2 | 8.5 | 12.2 | 18.8 | |
| 回轉角度 | 360° | ||||||
| 提高速度 | 常速 | M/min | 7 | ||||
| 慢速 | M/min | 2 | |||||
| 水平運行速度 | M/min | 20 | |||||
| 回轉角速度 | r/min | 1 | 0.73 | 0.7 | 0.9 | 0.6 | |
| 自重 | kg | 800 | 150 | 1350 | 3500 | 4300 | |
| 電源 | V/Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | 380v 50Hz | |
| 工作制度 | A3 | A3 | A3 | A3 | A3 | ||
| 電動葫蘆型式 | CD1 | CD1 | CD1 | CD1 | CD1 | ||
